vòi là gì?

A kẹp ống là một thiết bị buộc chặt được sử dụng để cố định ống vào một khớp nối như ngạnh hoặc núm vú, ngăn chất lỏng hoặc khí rò rỉ tại điểm kết nối. Trong hầu hết mọi hệ thống cơ khí phụ thuộc vào việc truyền chất lỏng hoặc khí, tính toàn vẹn của kết nối ống phụ thuộc trực tiếp vào chất lượng và sự phù hợp của kẹp giữ nó tại chỗ. Cho dù bạn đang xử lý hệ thống làm mát ô tô, động cơ hàng hải, tưới tiêu nông nghiệp hay xây dựng cơ sở hạ tầng thoát nước, hãy chọn đúng loại kẹp ống là một quyết định kỹ thuật cơ bản.

Theo các tài liệu tham khảo trong ngành bao gồm các tiêu chuẩn SAE International và thông số kỹ thuật DIN, thị trường toàn cầu về kẹp ống và các bộ phận buộc chặt liên quan tiếp tục phát triển khi máy móc trở nên phức tạp hơn và nhu cầu về hệ thống quản lý chất lỏng tăng lên. Công ty TNHH Phần cứng Cixi Hengtuo , được thành lập vào năm 2005 tại thành phố Từ Hi, tỉnh Chiết Giang, sản xuất hơn 30 triệu chiếc kẹp ống hàng năm với nhiều dòng sản phẩm bao gồm kiểu Mỹ, kiểu Đức, kiểu Anh, kiểu dáng mạnh mẽ và kẹp tai đơn, phục vụ khách hàng trong nước và quốc tế.

Bài viết này cung cấp một cái nhìn tổng quan kỹ thuật toàn diện về các loại kẹp ống , dữ liệu hiệu suất, hướng dẫn lựa chọn, biểu đồ kích thước và ví dụ ứng dụng để giúp các kỹ sư, thợ cơ khí và chuyên gia mua sắm đưa ra quyết định sáng suốt.

Các loại kẹp ống: Tổng quan đầy đủ

Có một số khác biệt các loại kẹp ống , mỗi loại được thiết kế cho các điều kiện, phạm vi áp suất và yêu cầu lắp đặt cụ thể. Hiểu được sự khác biệt giữa chúng giúp bạn chọn loại kẹp mạnh nhất và phù hợp nhất cho ứng dụng của mình.

Kẹp ống vít kiểu Mỹ (Worm Drive)

Phong cách Mỹ kẹp ống vít , còn được gọi là kẹp truyền động sâu, là loại được công nhận rộng rãi và linh hoạt nhất trên toàn cầu. Nó có một dải có rãnh với vỏ vít có ren. Xoay vít kẹp ống mở rộng hoặc thu hẹp đường kính dải, cho phép điều chỉnh liên tục. Kẹp ống thép không gỉ của Mỹ đặc biệt phổ biến cho ống tản nhiệt, đường dẫn nhiên liệu và kết nối cấp nước vì dễ lắp đặt và tái sử dụng.

Phạm vi thông số kỹ thuật chính: đường kính thường từ 8 mm đến 300 mm; áp suất làm việc lên tới 2,5 bar đối với loại tiêu chuẩn và cao hơn đối với các biến thể hạng nặng. Hengtuo sản xuất kẹp kiểu Mỹ bằng cả thép carbon mạ kẽm và thép không gỉ 304/316, mang lại khả năng chống ăn mòn phù hợp với môi trường biển và hóa chất.

Kẹp ống kiểu Đức

Kẹp kiểu Đức phù hợp với tiêu chuẩn DIN 3017 và có đặc điểm là dải rộng hơn so với kẹp kiểu Mỹ, dải thông gió đục lỗ và cấu trúc vỏ chắc chắn hơn. Thiết kế này phân bổ lực kẹp đồng đều hơn, khiến chúng rất phù hợp để truyền chất lỏng áp suất cao trong máy móc hạng nặng, động cơ diesel và thiết bị công nghiệp. các kẹp ống thép theo phong cách Đức thường hoạt động ở áp suất vượt quá 3 bar trong các môi trường đòi hỏi khắt khe.

Kẹp ống kiểu Anh

Kẹp kiểu Anh được chế tạo theo tiêu chuẩn BS 5315 và các thông số kỹ thuật liên quan. Chúng được công nhận nhờ kết cấu dải chắc chắn và hiệu suất bịt kín đáng tin cậy trong các kết nối đường ống trên tàu, trong mạch làm mát ô tô và trong hệ thống đường ống công nghiệp tĩnh. Thiết kế đơn giản hơn giúp chúng dễ dàng tìm nguồn và thay thế, điều này rất có giá trị trong các tình huống bảo trì hiện trường.

Kẹp hạng nặng kiểu dáng mạnh mẽ

Kẹp kiểu chắc chắn được thiết kế có mục đích cho các điều kiện làm việc khắc nghiệt. Chúng kết hợp các vật liệu dây đeo được gia cố và cơ cấu vít nâng cao để mang lại lực buộc chặt và hiệu suất chống rung vượt trội. Đây là những lý tưởng như kẹp ống tốt nhất cho ống tản nhiệt trong các phương tiện hạng nặng, thiết bị địa hình và hệ thống bơm công nghiệp, nơi rung động và chu kỳ nhiệt liên tục gây căng thẳng cho kết nối.

Kẹp tai đơn (Kẹp ống uốn)

Kẹp tai đơn, một loại kẹp ống uốn , sử dụng một tai nhô ra duy nhất được nén bằng một công cụ gọng kìm đặc biệt. Sau khi được gấp nếp, nó sẽ tạo thành một con dấu vĩnh viễn, rõ ràng. Thiết kế này có tính nhỏ gọn cao và đặc biệt phù hợp với những không gian chật hẹp. Phổ biến trong hệ thống nhiên liệu ô tô, đường dẫn dầu phanh và thiết bị y tế, kẹp tai đơn có khả năng chống rung tuyệt vời và thường được coi là một trong những loại kẹp ống mạnh nhất tùy chọn cho việc cài đặt cố định.

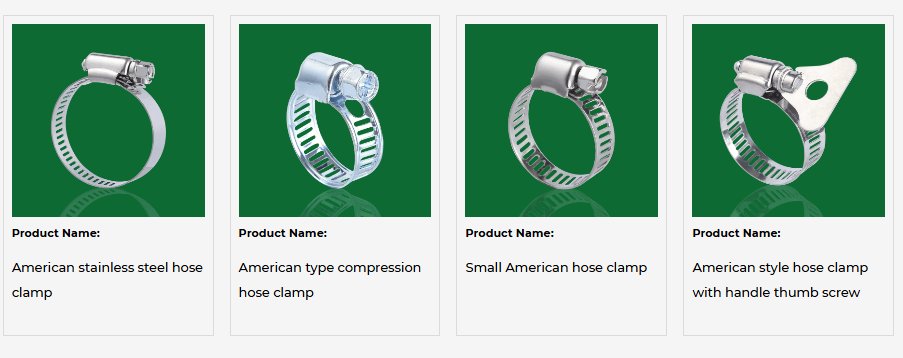

Dòng sản phẩm phần cứng Cixi Hengtuo: (trái sang phải) Kẹp ống thép không gỉ của Mỹ, Kẹp ống nén kiểu Mỹ, Kẹp ống nhỏ của Mỹ, Kẹp ống kiểu Mỹ có tay cầm vít ngón tay cái.

Biểu đồ kích thước kẹp ống và cách đọc nó

Việc chọn kẹp chính xác bắt đầu bằng việc đo đường kính ngoài (OD) của ống sau khi nó được lắp vào ngạnh hoặc núm vú. Đây là OD nén, không phải đường kính trong của ống. Một sự đáng tin cậy bảng kích thước kẹp ống cho phép bạn khớp đường kính ngoài của ống với phạm vi đường kính tối thiểu và tối đa của kẹp.

Bảng sau đây trình bày kích thước kẹp vít kiểu Mỹ tiêu chuẩn dựa trên loạt sản xuất Hengtuo phổ biến, phù hợp với hướng dẫn kích thước SAE J1508:

Khi làm việc với một Kích thước kẹp 4 ống hoặc bất kỳ kẹp ống siêu nhỏ nào, hãy luôn kiểm tra độ rộng dải phù hợp với chiều dài kết nối ống để đảm bảo áp suất kẹp đồng đều. Phạm vi phủ sóng không đủ dẫn đến tải không đồng đều và có khả năng làm hỏng ống.

Lựa chọn vật liệu: Kẹp ống nhựa so với Kẹp ống thép

Lựa chọn vật liệu là một trong những quyết định quan trọng nhất trong các ứng dụng kẹp ống. Hai loại chính là kẹp ống nhựa và kẹp kim loại, với kẹp ống théps (đặc biệt là thép không gỉ) thống trị các môi trường đòi hỏi khắt khe.

Kẹp ống nhựa

Kẹp ống nhựa có trọng lượng nhẹ và có khả năng kháng hóa chất đối với một số axit và kiềm tấn công kim loại. Chúng thường được sử dụng trong hệ thống ống nước trong phòng thí nghiệm, tưới áp suất thấp và chế biến thực phẩm, nơi phải tránh ô nhiễm kim loại hoặc ăn mòn điện. Tuy nhiên, chúng có khả năng chịu nhiệt độ hạn chế (thường là -20 đến 80 độ C) và độ bền kéo thấp hơn, khiến chúng không phù hợp với môi trường ô tô hoặc công nghiệp có độ rung cao.

Kẹp ống thép không gỉ

Trong số kẹp ống tốt nhất đối với hầu hết các ứng dụng kỹ thuật là những sản phẩm được sản xuất bằng thép không gỉ 304 hoặc 316. Lớp 304 có khả năng chống ăn mòn nói chung tốt và hoạt động tốt trong dịch vụ ô tô, nông nghiệp và công nghiệp nói chung. Lớp 316 giúp tăng cường khả năng chống chịu clorua và môi trường biển, khiến nó trở thành vật liệu được ưa thích cho tàu thuyền và lắp đặt ven biển. Hengtuo sản xuất cả hai loại có độ rộng dải từ 8 mm đến 25 mm tùy theo dòng sản phẩm.

Ứng dụng: Vị trí kẹp ống quan trọng nhất

Kẹp ống là một hoạt động thiết yếu trong nhiều ngành công nghiệp. Hậu quả của việc kẹp không thành công có phạm vi từ rò rỉ chất lỏng nhỏ đến lỗi hệ thống hoàn chỉnh và các sự cố an toàn. Dưới đây là các lĩnh vực ứng dụng chính của kẹp Hengtuo và các loại kẹp ống phù hợp nhất với từng người.

• Ô tô: Ống tản nhiệt, ống làm mát, đường nhiên liệu, đường chân không. Kẹp kiểu Mỹ và kiểu mạnh là phổ biến nhất các loại kẹp ống ô tô , thường được chỉ định bởi các OEM. Kẹp truyền động sâu bằng thép không gỉ được ưa chuộng vì có tuổi thọ cao.
• Hàng hải và đóng tàu: Mạch nước làm mát, khớp nối ướt ống xả, ống bơm đáy tàu. Kẹp kiểu Anh và SS 316 kiểu Mỹ chống ăn mòn nước mặn.
• Nông nghiệp và thủy lợi: Hệ thống tưới phun mưa, bơm hút ống, đường chuyển phân bón. Kẹp có đường kính lớn hơn (kích thước 44 đến 64) với độ rộng dải rộng mang lại khả năng kẹp đều cho các ống cao su dẻo.
• Động cơ Diesel và xăng: Ống nạp của bộ tăng áp, kết nối bộ làm mát dầu, ống dẫn nước làm mát. Kẹp kiểu dáng chắc chắn với vỏ được gia cố có khả năng xử lý độ rung và chu kỳ nhiệt cao.
• Xây dựng và xây dựng: Giao diện cống thoát nước, ống dẫn HVAC, kết nối cuống cấp nước. Kẹp có chiều rộng dải nặng hơn duy trì tính toàn vẹn của vòng đệm khi chuyển tiếp từ ống này sang ống khác.

Cách chọn Kẹp ống tốt nhất cho nhu cầu của bạn

Đang chọn kẹp ống tốt đối với ứng dụng cụ thể của bạn cần phải xem xét năm tham số chính:

1. Ống OD và phạm vi kẹp: Luôn đo đường kính ngoài của ống nén. Kẹp phải được đặt ở khoảng giữa để phân bổ lực tối ưu. Tham khảo một kẹp ốngs size chart để xác nhận khả năng tương thích.
2. Yêu cầu về áp suất: Xác nhận hoạt động của hệ thống và áp suất tăng đột biến. Chọn một kẹp được đánh giá cao hơn áp suất hệ thống tối đa với hệ số an toàn thích hợp.
3. Phạm vi nhiệt độ: Xác minh cả nhiệt độ sử dụng tối thiểu (độ giòn) và tối đa (độ dão, độ giãn) so với bảng dữ liệu vật liệu kẹp.
4. Môi trường: Nước muối, axit, tiếp xúc với tia cực tím và hơi hóa chất đều ảnh hưởng đến việc lựa chọn vật liệu. Thép không gỉ 316 hoặc lớp phủ đặc biệt là cần thiết cho các điều kiện khắc nghiệt.
5. Phương pháp cài đặt: Nếu cần phải bịt kín vĩnh viễn hoặc không dự đoán được việc mở lại thì các loại kẹp ống uốn như kẹp tai đơn là phù hợp. Khi cần điều chỉnh hoặc thay thế, các loại vít mang lại lợi ích rõ ràng.

Sơ đồ chú thích 3D: Linh kiện kẹp ống vít kiểu Mỹ

Sơ đồ SVG đẳng cự sau đây minh họa các thành phần chính của kiểu Mỹ tiêu chuẩn (ổ sâu) kẹp kẹp ống , đây là loại kẹp được chỉ định rộng rãi nhất trong các kết nối ống công nghiệp và ô tô.

Giới thiệu về Công ty TNHH Phần cứng Cixi Hengtuo

Công ty TNHH Phần cứng Cixi Hengtuo là nhà sản xuất chuyên nghiệp về dòng kẹp ống và kẹp, được thành lập năm 2005 tại thành phố Từ Hi, tỉnh Chiết Giang, Trung Quốc. Công ty hiện có gần 100 người và đạt sản lượng hàng năm là Kẹp ống 30 triệu trên nhiều loạt. Thành phố Từ Hi có vị trí chiến lược liền kề với Bến tàu quốc tế Beilun ở Ninh Ba ở phía đông, Dư Diêu ở phía tây và Cầu Vịnh Hàng Châu ở phía bắc, mang đến cho Hengtuo khả năng kết nối hậu cần vượt trội cho cả các chuyến hàng trong nước và quốc tế.

Hengtuo sản xuất và cung cấp đầy đủ các loại kẹp ống, bao gồm kiểu Anh, kiểu Đức, kiểu Mỹ, kiểu mạnh mẽ và kẹp tai đơn. Thông số kỹ thuật tùy chỉnh có sẵn để đáp ứng các yêu cầu về kích thước và vật liệu cụ thể của khách hàng. Tất cả các sản phẩm được sản xuất đều tập trung vào khả năng chịu áp suất cao, chống ăn mòn và độ tin cậy của kết cấu , và được chứng nhận để sử dụng trong các ứng dụng bao gồm ô tô, máy kéo, tàu thủy, động cơ xăng, động cơ diesel, hệ thống tưới phun mưa và các công trình thoát nước của tòa nhà.

Với cơ sở hạ tầng kỹ thuật mạnh mẽ, thiết bị sản xuất tiên tiến, chương trình thử nghiệm nội bộ hoàn chỉnh và mô hình dịch vụ một cửa từ phát triển sản phẩm đến sản xuất đến hỗ trợ sau bán hàng, Hengtuo duy trì triết lý kinh doanh về chất lượng và giá cả hợp lý. Sản phẩm được xuất khẩu trên toàn cầu và công ty tiếp tục đầu tư vào cải tiến quy trình để nâng cao sự hài lòng của khách hàng.
