Kẹp tai đơn và đôi: Giải thích sự khác biệt chính

Kẹp tai đơn sử dụng một tai gấp để bịt kín nhanh chóng, an toàn trên ống có thành mỏng hoặc linh hoạt, trong khi kẹp tai đôi sử dụng hai tai để có lực kẹp cao hơn và ổn định tốt hơn trên các ứng dụng lớn hơn hoặc áp suất cao. Việc lựa chọn giữa chúng phụ thuộc vào đường kính ống, vật liệu, yêu cầu về áp suất và mức độ kết nối cần thiết.

Kẹp tai đơn là gì?

Kẹp tai đơn—còn được gọi là kẹp một tai hoặc kẹp kiểu Oetiker—là một dải thép không gỉ có một vòng nâng lên duy nhất hoặc "tai" được uốn bằng công cụ gọng kìm. Sau khi tai được nén, dây đeo sẽ co lại đồng đều xung quanh ống mềm hoặc ống dẫn, tạo ra một lớp bịt kín vĩnh viễn, chống rò rỉ.

Những chiếc kẹp này thường được sử dụng trong các hệ thống làm mát ô tô, đường dẫn nhiên liệu, ống y tế và các ứng dụng hệ thống ống nước ở những nơi có không gian hạn chế và ưu tiên kết nối cấu hình thấp. Kẹp đã hoàn thiện gần như nằm sát vào ống, lý tưởng cho việc lắp đặt chặt chẽ.

Thông số kỹ thuật điển hình

Phạm vi đường kính: thông thường 8 mm đến 32 mm
Độ rộng băng tần: thông thường 7 mm đến 8 mm
Chất liệu: Thép không gỉ 300-series ở hầu hết các phiên bản tiêu chuẩn
Lắp đặt: cần có kẹp tai hoặc dụng cụ kẹp tai chuyên dụng

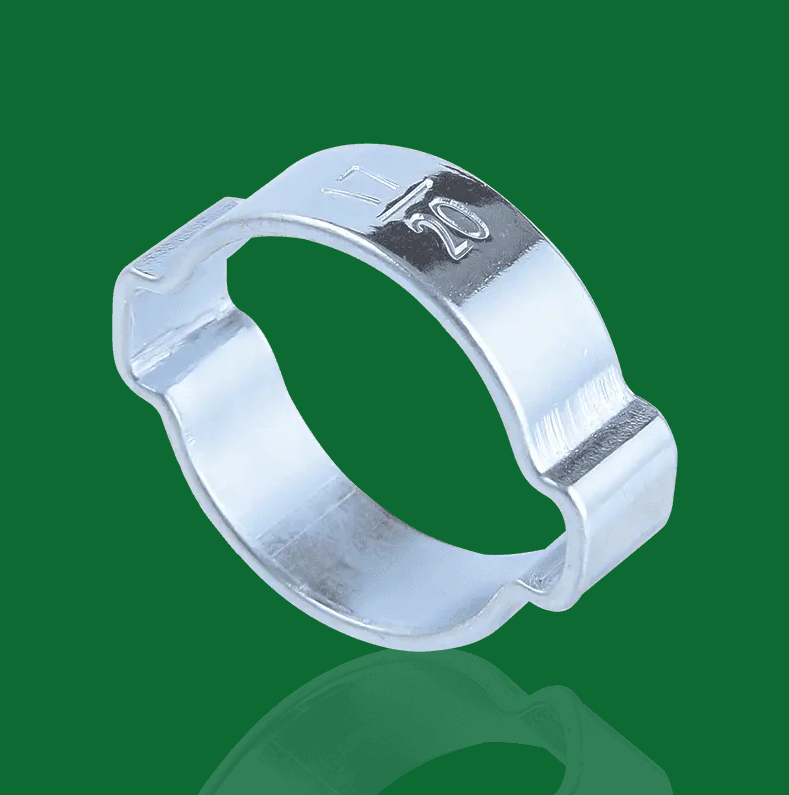

một là gì Kẹp tai đôi ?

Kẹp tai đôi có hai tai nhô lên được đặt đối xứng dọc theo dây đeo. Cả hai tai đều được uốn đồng thời hoặc theo trình tự trong quá trình lắp đặt. Lực nén hai điểm phân bổ lực kẹp đồng đều hơn trên một diện tích rộng hơn, điều này đặc biệt quan trọng đối với ống có đường kính lớn hơn hoặc vật liệu ống cứng hơn.

Kẹp tai đôi thường được sử dụng trong các ứng dụng khởi động trục vận tốc không đổi (CV), ống dẫn khí và cụm ống công nghiệp trong đó mô-men xoắn hoặc khả năng chống rung cao hơn được yêu cầu. Chúng có khả năng xử lý các đường kính ống không phù hợp với thiết kế một tai.

Thông số kỹ thuật điển hình

Phạm vi đường kính: thông thường 20 mm đến 80 mm và hơn thế nữa
Độ rộng băng tần: thông thường 7 mm đến 13 mm
Chất liệu: thép không gỉ hoặc thép carbon mạ kẽm
Lắp đặt: yêu cầu dụng cụ kẹp hàm rộng hoặc hai tai

So sánh song song

Bảng dưới đây tóm tắt những khác biệt quan trọng nhất giữa kẹp tai đơn và đôi dựa trên các yếu tố ứng dụng và hiệu suất chính.

Bảng 1: So sánh đặc điểm kẹp tai đơn và kẹp tai đôi
tính năng	Kẹp tai đơn	Kẹp tai đôi
Số lượng tai	1	2
Phân bổ lực kẹp	Điểm đơn	Điểm kép, đồng đều hơn
Phạm vi đường kính điển hình	8–32 mm	20–80 mm
Hồ sơ sau khi cài đặt	Cấu hình thấp	Cấu hình cao hơn một chút
Tốt nhất cho	Ống có đường kính nhỏ, thành mỏng	Đường kính lớn hơn, ống cứng hơn
Chống rung	Trung bình	Cao
Ứng dụng phổ biến	Đường nhiên liệu, ống y tế, ống làm mát	Ủng CV, ống gió, ống công nghiệp
Loại bỏ sau khi uốn	Không thể tái sử dụng; phải bị cắt bỏ	Không thể tái sử dụng; phải bị cắt bỏ

Lực kẹp khác nhau như thế nào giữa hai thiết kế

Khi một chiếc kẹp tai bị uốn cong, tất cả lực căng trong dây đeo đều bắt nguồn từ một điểm. Dây buộc phải được thiết kế để truyền lực căng đó đều khắp toàn bộ chu vi của ống. Điều này hoạt động đáng tin cậy đối với ống có đường kính nhỏ hơn (thường dưới 25 mm) trong đó dải đủ ngắn để áp suất duy trì ổn định xung quanh toàn bộ vòng đệm.

Với đường kính lớn hơn, một điểm căng duy nhất có thể dẫn đến việc bịt kín không đồng đều—một mặt của dải có thể ấn mạnh hơn mặt kia. Kẹp tai đôi giải quyết vấn đề này bằng cách chia thao tác kẹp thành hai điểm tiếp xúc đối xứng, giúp giảm đáng kể nguy cơ rò rỉ do phân bổ áp suất không đồng đều. Đối với các ứng dụng có đường kính trên khoảng 30 mm, thiết kế tai đôi thường là lựa chọn đáng tin cậy hơn.

Quá trình cài đặt và công cụ

Cả hai loại kẹp đều yêu cầu một dụng cụ uốn chuyên dụng—kìm kẹp ống tiêu chuẩn sẽ không tạo ra một con dấu đáng tin cậy. Tuy nhiên, các công cụ này khác nhau về hình dạng hàm.

Lắp kẹp tai đơn

Trượt kẹp mở qua ống trước khi nối khớp nối.
Đẩy ống hoàn toàn vào ngạnh hoặc núm vú vừa vặn.
Đặt tai lên giữa rãnh giữ của phụ kiện.
Nén hoàn toàn tai bằng dụng cụ kẹp hàm hẹp cho đến khi hai hàm khép lại.
Xác minh rằng tai đã thu gọn hoàn toàn và không có khe hở rõ ràng giữa hai chân.

Lắp đặt kẹp tai đôi

Trượt kẹp mở qua ống hoặc bốt trước khi lắp ráp.
Đặt bộ phận hoàn toàn vào trục hoặc khớp nối.
Đặt kẹp vào giữa môi hoặc rãnh bịt kín.
Sử dụng dụng cụ kẹp hàm rộng hoặc hai tai để nén cả hai tai cùng lúc hoặc từng tai một.
Kiểm tra xem cả hai tai đã được uốn cong hoàn toàn và dây đeo nằm phẳng trên bề mặt chưa.

Không được sử dụng lại loại kẹp sau khi tháo ra. Cắt băng là phương pháp loại bỏ chính xác; cố gắng cạy hoặc mở phần tai bị gấp sẽ làm kim loại yếu đi và ảnh hưởng đến tính toàn vẹn của kẹp.

Kịch bản ứng dụng phổ biến

Kẹp tai đơn Excel ở đâu

Dòng nhiên liệu và nước làm mát ô tô: ống có đường kính nhỏ (thường từ 8–16 mm) trong đó khoảng cách giữa các bộ phận là tối thiểu
Ống y tế và phòng thí nghiệm: cần có con dấu sạch, có cấu hình thấp cho ống silicone hoặc PVC
Hệ thống điện nước dân dụng: Vòng uốn PEX (một thiết kế tai đơn có liên quan) được sử dụng trên đường cấp nước 1/2" và 3/4"
Thiết bị thoát nước và HVAC: ống thoát nước ngưng tụ nơi có áp suất thấp

Ở đâu Kẹp tai đôis Được ưu tiên

Ủng trục CV: ứng dụng tai đôi phổ biến nhất; ủng lớn, linh hoạt và có thể xoay và uốn liên tục
Ống tăng áp và làm mát khí nạp: ống silicon có đường kính lớn hơn với áp suất tăng vừa phải
Ống khí nén và thủy lực công nghiệp: nơi rung động hoặc chu kỳ nhiệt là đáng kể
Thiết bị nông nghiệp và xây dựng: cụm ống lớn hơn tiếp xúc với điều kiện ngoài trời khắc nghiệt

Cân nhắc về vật liệu và ăn mòn

Cả hai loại kẹp đều có sẵn bằng thép không gỉ (phổ biến nhất là loại 304 hoặc 316) và thép carbon mạ kẽm. Đối với các ứng dụng tiếp xúc với độ ẩm, muối hoặc hóa chất, thép không gỉ được khuyến khích mạnh mẽ —các phiên bản mạ kẽm có thể bắt đầu xuất hiện hiện tượng ăn mòn trong vòng 12–24 tháng ở môi trường ngoài trời hoặc trên biển.

Thép không gỉ 316 cung cấp khả năng chống chịu tốt hơn với môi trường clorua (chẳng hạn như sử dụng ở biển hoặc ven biển) so với loại 304 phổ biến hơn. Đối với hầu hết các ứng dụng ô tô và hệ thống ống nước nói chung, thép không gỉ 304 là đủ và được sử dụng rộng rãi hơn.

Cách chọn kẹp phù hợp cho ứng dụng của bạn

Sử dụng các điểm quyết định sau để chọn giữa hai thiết kế:

Đường kính ống dưới 25 mm: thường chỉ cần một chiếc kẹp tai là đủ và dễ lắp đặt hơn trong không gian chật hẹp
Đường kính ống trên 30 mm: chọn kẹp tai đôi để phân phối áp lực đều hơn
Môi trường rung động cao: tai đôi mang lại khả năng chống mỏi tốt hơn do tải trọng kẹp cân bằng
Khoảng hở xuyên tâm rất hạn chế: có thể cần phải có cấu hình sau uốn thấp hơn của một tai
Chất liệu ống có thành cứng hoặc dày: kẹp tai đôi cung cấp lực kẹp lớn hơn cần thiết để nén hoàn toàn vật liệu
Thông số kỹ thuật thay thế OEM: luôn phù hợp với loại kẹp do nhà sản xuất chỉ định để duy trì hình dạng bịt kín chính xác

Khi thay thế một kẹp trên một cụm hiện có, cách tiếp cận an toàn nhất là khớp chính xác với loại, kích thước và vật liệu kẹp ban đầu. Việc thay thế một thiết kế khác—thậm chí một thiết kế có vẻ vừa khít—có thể dẫn đến lực bịt kín không đủ hoặc không thể đặt chính xác vào rãnh giữ của khớp nối.
